热风炉炉壳加工

2020-09-02 11:27:58
热风炉炉壳加工
详细介绍:

热风炉炉壳加工

      1)炉壳

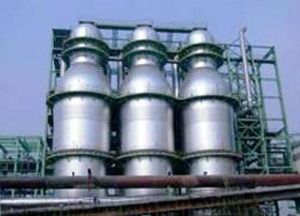

    热风炉炉壳由拱顶壳体、燃烧器壳体及直筒壳体3部分构成。直筒壳体部分与炉底采用圆弧连接,并用地脚螺栓固定在混凝土地基上。炉壳的主要直径变化要均匀平缓尽量减小应力集中。上部高温区炉壳内表面要涂抹具有耐酸耐热且防腐的涂料防止晶间应力腐蚀。

  2)旋切式顶燃热风炉燃烧器

    燃烧器安装在燃烧室上部,由助燃空气入口及环道和空煤气喷口、煤气入口及环道、混合室及收缩口组成。混合室应设立在环道的中央区域,内侧设有喷口外侧留有入口和环道,混合室和燃烧室的交界处留有收缩口。煤气与空气进入燃烧器采用涡流喷射,煤气流与空气流在燃烧器内旋流从喉口喷出后进入燃烧室燃烧,实现高炉煤气在进入格子砖以前能够均匀完全的燃烧。另外,燃烧产物的旋转气流一定要在格子砖断面上均匀分布,气流分布的不均匀度要控制3%~5%范围内。

  3)双锁扣拱顶

    为了提高稳定性,热风炉上部采用双锁扣拱顶。拱顶内衬直接支撑在热风炉炉壳上,与大墙砌体分开,两者之间设迷宫式滑移缝,消除了大墙不均匀膨胀对拱顶的影响。另外,该拱顶结构可使蓄热室断面上的气流分布更加均匀,是目前普遍采用的热风炉拱顶形式。为便于砖型设计施工,采用两圆拟合悬链线。在保证拱顶稳定的前提下,适当降低拱顶高度,从而降低了热风炉全高。

  拱顶采用专有的组合砖整体砌筑技术,改善了拱顶砌体的受力状况。此外,在拱顶内衬中合理地设置膨胀缝和滑移缝,使砌体能更好地适应冷热交替的工作环境,结构更加稳定。

热风炉炉壳加工
