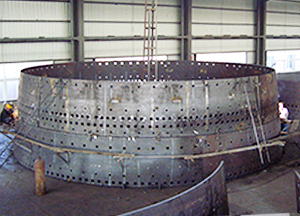

高炉炉壳加固定型
详细介绍:

一)、高炉炉壳加固定型

将炉壳吊至组对胎具上,用一组炉壳固定撑板,长*宽*厚约为100mm*50mm*50mm的异形钢板制成,对炉壳进行临时固定;


二)、量测底架、炉壳上顶紧装置支座的制作安装:

固定量测底架采用8#槽钢,长约为50mm;炉壳上顶紧装置支座采用∟50*5的角钢,长60mm,近下端开孔直径8mm,两件为一组;


将一组炉壳上顶紧装置支座分别焊接牢固在固定量测底架的两侧,形成门架型;


三)、量尺顶丝支座的制作安装:

量尺顶丝支座采用扁钢弯制而成,长*宽*厚约为45mm*20mm*10mm,顶板开孔直径8mm,将量尺顶丝支座焊接牢固在固定量测底架上;


四)、固定在炉壳上:

将制作安装完成的量尺顶丝支座、固定量测底架、炉壳上顶紧装置支座根据炉壳的厚度,通过调整量尺固定顶丝、炉壳上顶紧装置固定在炉壳上;


五)、量尺的安装及读数:

将量尺的一端穿过量尺顶丝支座,对准0刻度,旋拧量尺固定顶丝压紧量尺,再将量尺的另一端穿过另一边量尺顶丝支座,旋拧另一边的量尺固定顶丝压紧量尺,然后根据量尺末端的读数来对炉壳的直径进行测控。

高炉炉壳加固定型
